relazione sismica

catena

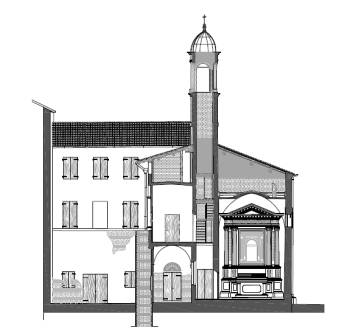

La struttura della chiesa prevede murature in laterizio pieno ed impalcati sostenuti da volte in laterizio o da orditura lignea, parte della copertura prevede un impalcato in laterocemento sostenuto da capriate in acciaio; sono riconoscibili tracce dell’esecuzione di vari interventi successivi alla costruzione originaria; ovunque si rilevano lesioni e fessurazioni tali da far temere cedimenti locali di varia estensione.
In anni recenti, su direzione dello scrivente ed in diverso ambito normativo, è stata eseguita la puntellazione dell’arco murario sovrastante l’altare pericolosamente fessurato e sprovvisto della catena di cui ora si progetta l’inserimento; una porzione di copertura sovrastante detto arco risulta dissestata, tanto da consentire pregiudizievoli percolamenti di acqua piovana; anche su quest’ultima si prevede di intervenire.

L’intervento in progetto prevede il rifacimento parziale di una superficie di copertura di circa mq 30, sostituendo l’orditura minuta e le travi principali che dovessero risultare compromesse; sull’assito ligneo che verrà posizionato in luogo dei listelli, verrà stesa una guaina bituminosa saldata a caldo; a finire verranno nuovamente disposti i coppi laterizi in doppio strato.
L’arco murario sull’altare verrà dotato di una catena in acciaio, oggi assente; le piastre di ancoraggio della catena verranno contrastate nella muratura di imposta dell’arco.

Per il calcolo dell’arco è stato predisposto un modello a conci rigidi su piedritti alle imposte, adottando la relativa teoria di Heyman, ritenendola coerente alla simulazione del comportamento atteso per la costruzione; il calcolo prevede l’esecuzione di analisi di stabilità dell’arco, in condizioni statiche e sismiche, prima e dopo l’inserimento della catena.
