2014 - Fabbricato residenziale
1 La struttura portante in elevazione è costituita da pilastri in c.a. a sostegno di impalcati di piano in soletta piena in c.a e dell’impalcato di copertura in profilati metallici e pannelli massicci in legno; la struttura in elevazione è isolata alla base, in corrispondenza all’imposta sui muri di cantina in c.a., questi ultimi fondati su platea in c.a.
2 Il sistema di isolamento alla base è costituito da isolatori metallici con superficie di scorrimento sferica, che operano la dissipazione della maggior parte dell’energia che ne determina lo spostamento, in regione dell’attrito delle due superfici a contatto.

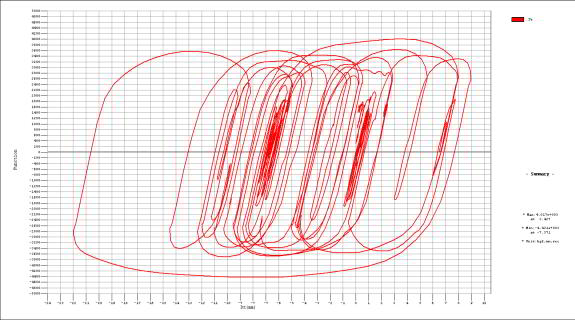

3 E’ stata eseguita una analisi sismica dinamica non lineare.
4 Gli isolatori hanno la funzione di dissipare la maggior parte delle forze d’inerzia attivate dal sisma nella costruzione.

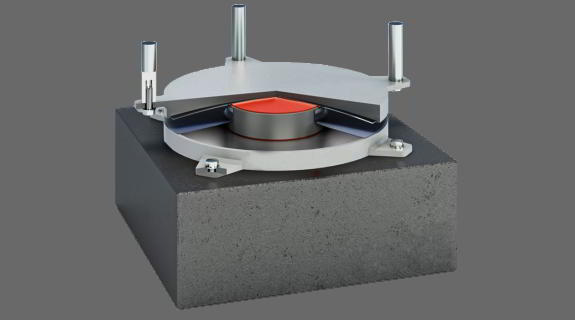

Gli isolatori a pendolo, durante ogni oscillazione, dissipano energia grazie alla forza d’attrito tra le
superfici curve a contatto e grazie alla forza di richiamo che si origina nel momento in cui la risultante del carico verticale sull’isolatore, per effetto della curvatura delle superfici, si porta a una altezza superiore.
5 Predisposizione all’inghisaggio di un isolatore mediante alloggiamenti per gli elementi di ancoraggio inferiori.
6 Posa dell’isolatore con inserimento degli ancoraggi inferiori negli alloggiamenti, in attesa dell’operazione di livellamento.
7 Posizionamento dell’isolatore in sommità al muro di cantina; gli ancoraggi inferiori risultano essere già inghisati nel getto del muro, quelli superiori attendono la disposizione dell’armatura della soletta del primo impalcato
